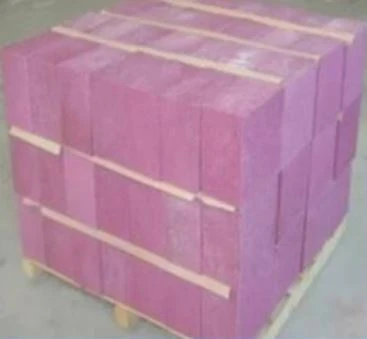

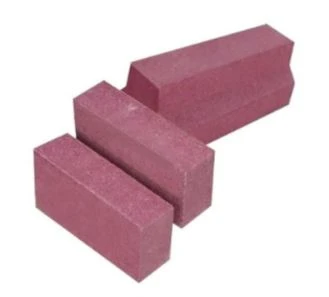

クロームコランダムレンガ

α-Al2O3を原料とし、酸化クロム粉末またはクロムコランダムクリンカー粉末を添加し、高圧成形機または振動成形機で成形し、1600℃〜1700℃の高温シャトルキルンで焼成します。高温性能に優れ、1700℃で使用されることから、高温耐食・耐食・耐摩耗性に優れた様々な炉設備に幅広く使用されています。

お問い合わせを送る

ダウンロード

今すぐチャット

説明

1.クロムコランダムレンガの用途：ガラス繊維炉、溶銑前処理装置、カーボンブラック炉、ごみ焼却炉、亜鉛溶解炉

純粋なコランダムれんがと比較して、耐火性、耐荷重軟化温度、曲げ強度、高温クリープ性、高温体積安定性、スラグ耐食性などの特性が優れています。クロムコランダムれんがは、300ktのアンモニアガス化炉の下部とカーボンブラックガス化炉のスロートに使用されています。製造時のCr2O3の含有量を改善するには、最初にCr2O3粒子とAl2O3粒子を予備混合してal2o3-cr2o3砂を作成し、次に混合して成形する必要があります。これにより、製品のマトリックス部分の品質が大幅に向上し、製品の使用効果が向上します。クロムコランダムレンガは通常、セラミックまたは高純度マトリックスクロムアルミニウム固溶体で接着されています。クロムアルミニウム固溶体接着製品は、より優れた耐熱衝撃性と耐食性を備えています。クロムコランダムれんがの耐用年数は、取鍋透過れんがなどの鉄鋼業で使用されるコランダムれんがの耐用年数の2倍以上です。非鉄金属製錬業界では、クロムコランダムれんがの耐摩耗性と耐食性は明らかに他の種類のれんがよりも優れています。クロムコランダムれんがは、石油化学産業、化学肥料プラント、気化炉、カーボンブラック、反応炉で広く使用されています。ただし、気化器のバレルとボールト内のクロムコランダムレンガの耐用年数は一致していないため、気化器の全体的な耐用年数に大きく影響し、製造コストが増加します。したがって、クロムコランダムれんがの耐用年数をさらに改善することは非常に重要です。クロムコランダムれんがの焼結条件を改善し、コンパクトにし、クロムコランダムれんがの耐熱衝撃性を改善し、使用過程でのひび割れや剥離現象を低減することが緊急の技術的問題です。

2. Chromeコランダムブリックの機能：

1）高強度、一般的に≥100MPa

2）熱衝撃安定性はコランダムレンガよりも優れています

3）スラグ侵食に対する強い耐性、鋼スラグ、非鉄製錬スラグ、気化スラグ、ガラス溶融物などに対する優れた耐性。

3.Chromeコランダムブリックの主なパフォーマンスパラメータ

アイテム	単位	JCC-5	JCC-10	JCC-15
Al2O3	%	≥85	≥80	≥75
Cr2O3	%	≥5	≥10	≥15
密度	g / cm3	≥3.2	≥3.25	≥3.30
気孔率	%	≤18	≤18	≤18
圧縮強度	Mpa	≥120	≥120	≥130
負荷がかかった状態での不応性	T0.6,℃	≥1700	≥1700	≥1700
不応性	℃	＞1850	＞1850	＞1850
